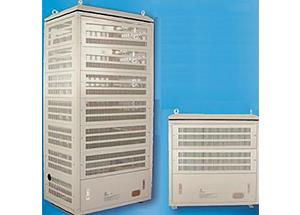

功率电阻柜 Power Resistor Unit
产品描述（Product Profile）
RBRU系列产品是由波纹电阻器组合而成的电阻柜，适用于大功率,流的制动设备、试验测试设备、电梯、起重等变频器的能耗制动中。
The RBRU series is resistor cabinet that is made up of Wire Wound Resistor and can be applied to power loss braking circuits for inverters of braking equipment, testing equipment, elevator and crane with large rated power and operating current.
如果您对我们的机车制动电阻产品感兴趣，欢迎来电咨询。
产品特点（Product Features）
1. 额定功率范围：30KW～200KW 2. 工作电压范围：<1200V 3. 额定阻值范围：0.1Ω～1KΩ 4. 耐电压：AC3000V 50Hz 5S 5. 防护等级：IP00/IP23 6. 载流体材料：0Cr25Al5 7. 温漂范围：≤400ppm/℃ 8. 振动：0.5g 9. 优势：大功率 10. 劣势：抗震性能差 11. 用于电梯、起重大功率制动回路，模拟负载测试 | 1. Power Range：30KW～200KW 2. Voltage Range：<1200V 3. Resistance Range：0.1Ω～1KΩ 4. Dielectric Strength：AC3000V 50Hz 5S 5. Withstand Voltage：IP00/IP23 6. Element Material：0Cr25Al5 7. Temperature Coefficient：≤400ppm/℃ 8. Vibration：0.5g 9. Advantage：High-power 10. Disadvantage：Less Vibration 11. For Crane, elevator, loading test |

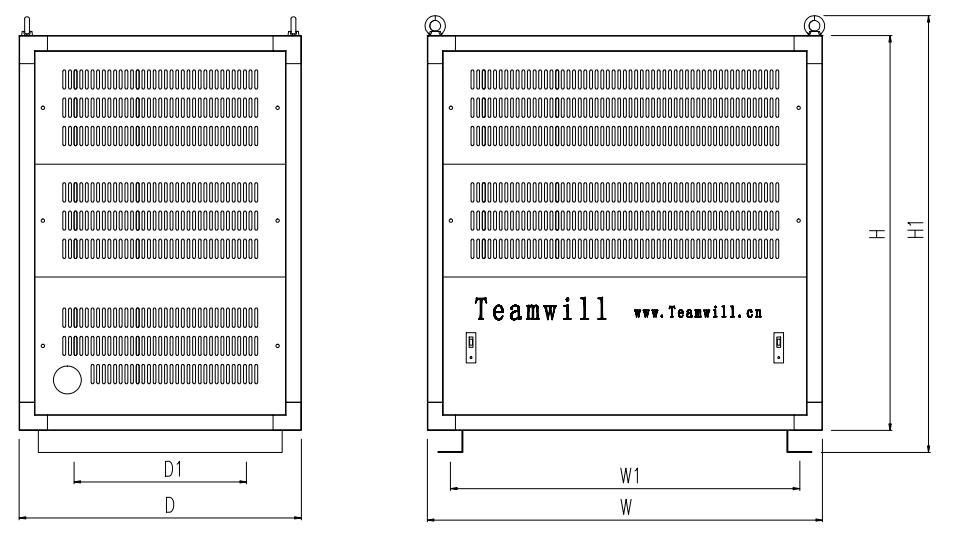

产品尺寸图（Product Size）
产品尺寸表（Product Size）
额定功率 Rated Power（KW） | 尺寸/Dimension (mm) | 端子台 螺钉 Terminal | 重 量 Weight（Kg） | 建议配线 Cable (mm2) | 阻值范围 Resistance Range（Ω） | 组合 Combination | |||||
W | D | H | H1 | D1 | W1 | ||||||
30 | 700 | 500 | 1100 | 1185 | 342 | 615 | M8 | 73.4 | 16 | 0.1Ω~1KΩ | 2.5KW*12 |
40 | 700 | 500 | 1100 | 1185 | 342 | 615 | M8 | 86.8 | 25 | 0.1Ω~1KΩ | 2.5KW*16 |
50 | 700 | 500 | 1500 | 1585 | 342 | 615 | M8 | 100.2 | 25 | 0.1Ω~1KΩ | 2.5KW*20 |
60 | 700 | 500 | 1500 | 1585 | 342 | 615 | M8 | 113.6 | 35 | 0.1Ω~1KΩ | 2.5KW*24 |
70 | 700 | 500 | 1800 | 1885 | 342 | 615 | M8 | 127 | 35 | 0.1Ω~1KΩ | 2.5KW*28 |
80 | 700 | 500 | 1800 | 1885 | 342 | 615 | M8 | 138.5 | 50 | 0.1Ω~1KΩ | 2.5KW*32 |
90 | 700 | 500 | 2000 | 2085 | 342 | 615 | M8 | 155.3 | 50 | 0.1Ω~1KΩ | 2.5KW*36 |
100 | 700 | 500 | 2000 | 2085 | 342 | 615 | M8 | 165.3 | 50 | 0.1Ω~1KΩ | 2.5KW*40 |
200 | 1400 | 500 | 2000 | 2085 | 342 | 615 | M8 | 330.6 | 75 | 0.1Ω~1KΩ | 100KW*2 |
其他技术参数要求，请垂询我司业务
For other technical parameters & requirements please contact with our company's business

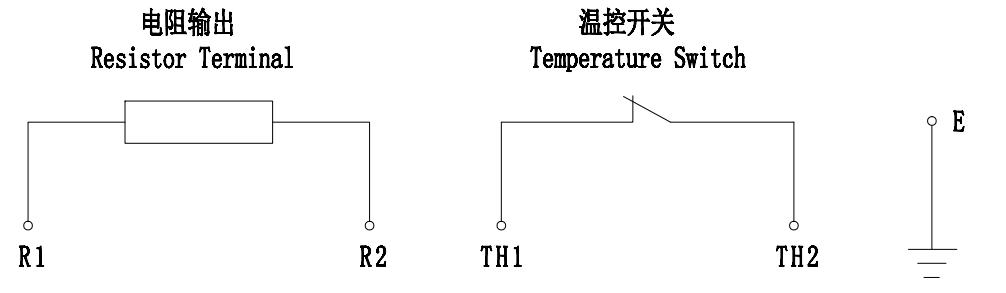

电气原理图（Electrical Schematic Diagram）
供选配件（Optional Parts）
散热轴流风机（Radiating Fan), 户外型防雨百叶窗板（Outdoor Shutters Cover）,波纹电阻器（Wiring Wound Resistor）

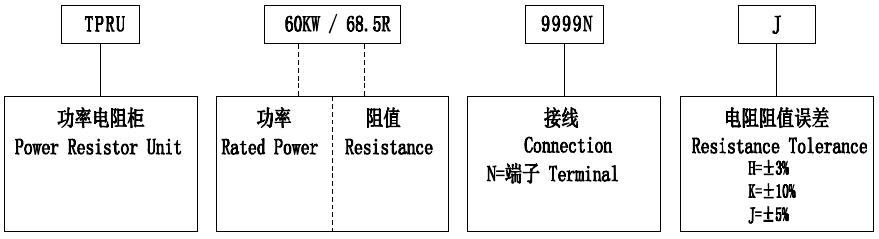

成品代码（Product Code）
TPRU.60KW/68.5R.9999N(“9999N”表示常规品，此款常规品为60KW/68.5Ω功率电阻柜
9999N Means Standard Product,60KW/68.5Ω Power Resistor Unit)
TPRU.60KW/68.5R.0968A(“0968A”表示客户代码，此款产品为客户定制的2KW/68.5Ω功率电阻柜
0968A Means Customer Code, Customer non-standard 60KW/68.5Ω Power Resistor Unit)
