中性点接地电阻柜的一些实际问答
- 2018-11-29 -

中性点接地电阻柜的一些实际问答和解决方法:

 问:变压器中性点接地电阻柜的接地电阻值怎么计算的?



  答:和变压器是一样的,共用接地装置。 100KVA及以下的变压器,不能大于10欧 100KVA以上的变压器,不能大于4欧



 问:35KV中性点接地电阻柜的防护等级是多少?



  答:中性点接地与保护接地是有区别的。中性点是特指变压器低压端,Y形接接法中三个绕组连接点。中性点与大地连接后称为中性点接地,其接地电阻不大于4欧姆。



  问:变压器中性点接地电阻柜,有什么作用?它的工作原理如何?



  答:变压器中心点接地电阻柜使用在中心点不接地供电系统中,在我国一般使用在6KV和10KV系统中。

    在上述电压供电体系中,存在着三相火线对地的电容电流,三相线路中的一相接地,将有电容电流流过短路点,当这个电流较小时,关于供电体系一般不形成很大破坏,允许带毛病运转一段时间,以确保供电的可靠性。可是当供电体系很大,电容电流也较大时,当发作单相对地短路时,会因为中心点电压偏移等原因,形成体系过电压。所以在变压器中心点接上电阻后,能够强制固定中心点电压,一起因为电阻关于过电压的阻尼作用,能够降低毛病过电压水平。所以,当供电体系的电容电流大于10A的时候,就应当考虑设置中心点电阻了。

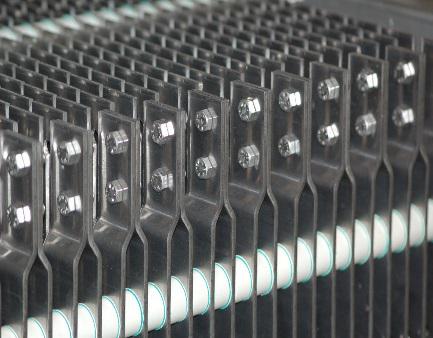

   电阻柜内只有一个电阻,或者还有一个供切断电阻的隔离开关。直接接到变压器的中心点上。
