制动电阻箱

产品详情

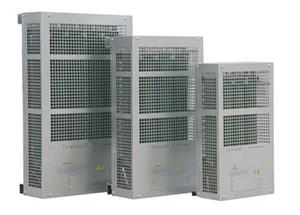

制动电阻箱 Braking Resistor Box

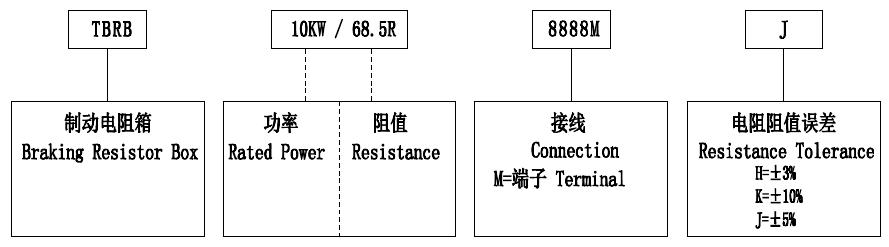

产品描述（Product Profile）

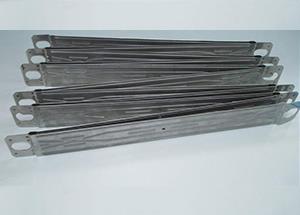

RBRB系列产品是由波纹电阻器组合而成的电阻箱，适用于大功率，大电流的制动设备、试验测试设备、电梯、起重等变频器的能耗制动中。

The RBRU series of products are resistor boxes that are assembled with Wire Wound Resistor and are applicable to power-consuming circuits of inverter for braking equipment with large rated power and current, testing equipment, elevator and crane.

产品特点（Product Features）

1. 额定功率范围：2.4KW～20KW

2. 工作电压范围：<1000V

3. 额定阻值范围：1Ω～1KΩ

4. 耐电压：AC3000V 50Hz 5S

5. 防护等级：IP20/IP23

6. 载流体材料：0Cr25Al5

7. 温漂范围：≤400ppm/℃

8. 振动：0.5g

9.优势：较恶劣工作环境

10. 劣势：工作电压不高

1. Power Range：2.4KW～20KW

2. Voltage Range：<1000V

3. Resistance Range：1Ω～1KΩ

4. Withstand Voltage：AC3000V 50Hz 5S

5. Ingress Protection：IP20/IP23

6. Element Material：0Cr25Al5

7. Temperature Coefficient：≤400ppm/℃

8. Vibration：0.5g

9. Advantage：relatively bad working environment

10. Disadvantage：low operating voltage

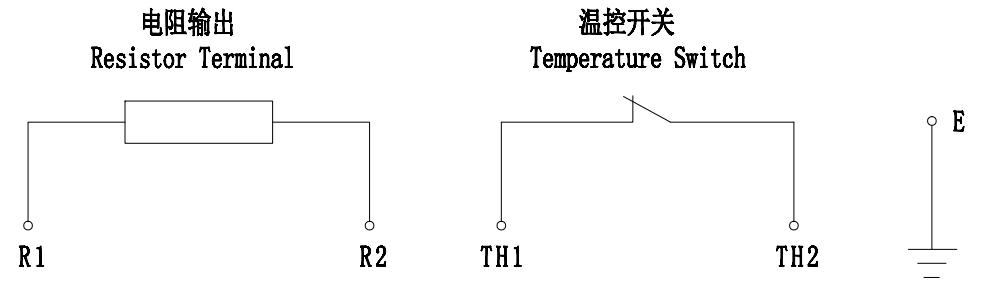

电气原理图（Electrical Schematic Diagram）

原理图

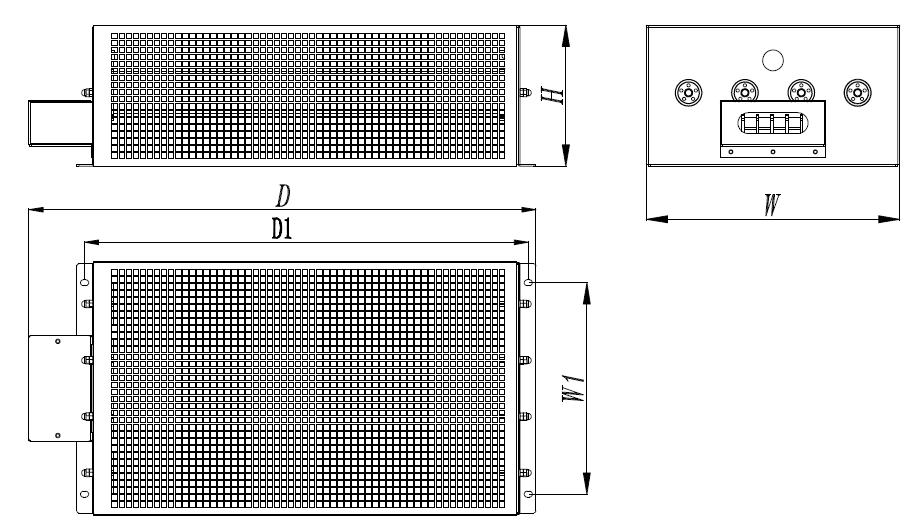

产品尺寸图（Product Size）

尺寸图
█ 产品尺寸表（Product Size）

额定功率 Rated Power（KW）	尺寸/Dimension (mm)						端子台螺钉 Terminal	重量 Weight（Kg）	建议配线 Cable (mm²)	阻值范围 Resistance Range（Ω）	备注 Note
额定功率 Rated Power（KW）	W ±3	D ±3	H ±3	D1 ±4	W1 ±1	安装孔 Mounting	端子台螺钉 Terminal	重量 Weight（Kg）	建议配线 Cable (mm²)	阻值范围 Resistance Range（Ω）	备注 Note
2.0	200	420	190	330	175	OB9×12	M6	7.3	6	1Ω~1KΩ	1KW*2
3.0	200	535	190	445	175	OB9×12	M6	9.5	6	1Ω~1KΩ	1.5KW*2
4.0	360	420	190	330	300	OB9×12	M6	11	10	1Ω~1KΩ	1.0KW*4
4.8	360	535	190	445	300	OB9×12	M6	12.5	10	1Ω~1KΩ	1.5KW*4
6.0	360	535	190	445	300	OB9×12	M6	12.5	10	1Ω~1KΩ	1.5KW*4
8.0	360	630	190	540	300	OB9×12	M6	15.4	16	1Ω~1KΩ	2.0KW*4
10	360	720	190	630	300	OB9×12	M6	17.2	16	1Ω~1KΩ	2.5KW*4
16	360	720	350	540	300	OB9×12	M6	30.8	16	1Ω~1KΩ	8.0KW*2
20	360	720	350	630	300	OB9×12	M6	34.4	16	1Ω~1KΩ	10KW*2
