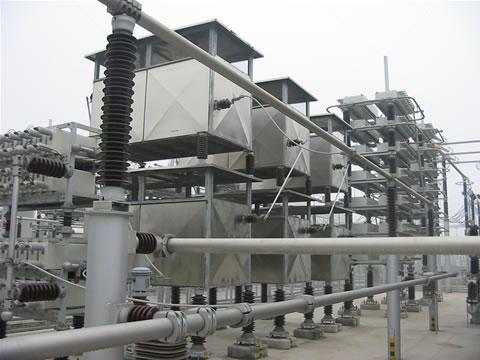

滤波电阻厂家讲述电阻器的基本原理
- 2018-11-29-

电阻器的基本原理及标称阻值

    基本原理

电阻器由电阻体、骨架和引出端三部分构成(实芯电阻器的电阻体与骨架合二为一),而决议阻值的只是电阻体。关于截面均匀的电阻体,电阻值为

电阻值

式中ρ为电阻资料的电阻率(欧·厘米);L为电阻体的长度(厘米);A为电阻体的截面积(平方厘米)。

薄膜电阻体的厚度d很小,难于测准,且ρ又随厚度而变化,故把视为与薄膜资料有关的常数,称为膜电阻。实际上它就是正方形薄膜的阻值,故又称方阻(欧/方)。关于均匀薄膜

薄膜阻值

式中W为薄膜的宽度(厘米)。通常Rs应在一有限范围内,Rs太大会影响电阻器性能的稳定。因此圆柱形电阻体以刻槽方法,平面形电阻体用刻蚀迂回图形的方法来扩大其阻值范围,并进行阻值微调。

伏安特性是用图形曲线来表示电阻端部电压和电流的关系,当电压电流成比例时(特性为直线),称为线性电阻,否则称为非线性电阻。

参数与特性  表征电阻特性的主要参数有标称阻值及其允许偏差、额定功率、负荷特性、电阻温度系数等。


      标称阻值


    用数字或色标在电阻器上标志的设计阻值。单位为欧(Ω)、千欧(kΩ)、兆欧(MΩ)、太欧(TΩ)。阻值按标准化优先数系列制造,系列数对应于允许偏差。电阻的阻值和允许偏差的标注方法有直标法、色标法和文字符号法。

① 直标法

将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差 ± 20%)。也有厂家采用习惯标记法,如:

3 Ω 3  Ⅰ 表示电阻值为3.3 Ω、允许误差为 ± 5 %

1 K 8  表示电阻值为1.8 KΩ、允许误差为 ± 20 %

5 M 1  Ⅱ 表示电阻值为5.1 MΩ、允许误差为 ± 10 %

② 色标法

将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差,各种颜色所对应的数值见表 B303。固定电阻器色环标志读数识别规则如图T301所示。
