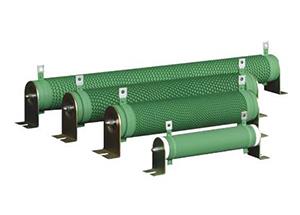

众诚达关于波纹绕线电阻的计算方法大全。绕线式三相异步电动机转子核算起动电阻是比较复杂的，一般分为3段电阻均匀切出时的核算方法：

　　1.核算转子额外电阻：R＝U/（1.73&TImes;I）（U＝转子电压，I＝转子电流）

　　2.核算转子一相的内电阻：r＝S&TImes;R式中：S＝转差率，S＝（n1－n）/n1（n1＝同步转速，n＝电机额外转速

　　3.电机额外力矩核算：M额＝（975&TImes;P额）/n（M额＝电机额外力矩，P额＝电机额外功率）

　　4.电机zui大起动力矩与额外力矩之比：M＝Mzui大/M额（Mzui大＝zui大起动力矩，Mzui大≤2M额

　　5.核算zui大起动力矩与切换力矩之比：λ＝根号3次方的（1/S&TImes;M）（λ＝zui大起动力矩与切换力矩之比）

　　6.3级（段）电阻核算：A》r1＝r（λ－1）B》r2＝r1×λC》r3＝r2×λ切除电阻时，r1zui后切出。

　　例题：22KW绕线式三相异步电动机，转速723转/分，转子电压197V，转子电流70.5A，现要求该电机起动时zui大转矩为额外转矩的两倍，核算起动电阻有关数据。

　　1.核算转子额外电阻：R＝U/（1.73×I）＝197/（1.73×70.5）＝1.63（Ω）

　　2.转子每相内阻：S＝（n1－n）/n1＝（750－723）/750＝0.036r＝S×R＝0.036×1.63＝0.059（Ω）

　　3.额外转矩：M额＝（975×P额）/n＝（975×22）/723＝29.6（Kg.M）

　　4.断定zui大起动转矩：取：Mzui大＝2M额M＝Mzui大/M额＝2

　　5.力矩比：λ＝根号3次方的（1/S×M）＝根号3次方的（1/0.036×2）＝根号3次方的（13.9）＝2.4

　　6.3级电阻核算：A》r1＝r（λ－1）＝0.059（2.4－1）＝0.083（Ω）

　　B》r2＝r1×λ＝0.083×2.4＝0.2（Ω）

　　C》r3＝r2×λ＝0.2×2.4＝0.48（Ω）

　　1》例题：22KW绕线式三相异步电动机，转速723转/分，转子电压197V，转子电流70.5A，现要求该电机起动时zui大转矩为额外转矩的两倍，核算起动电阻有关数据。1》核算转子额外电阻：R＝U/（1.73×I）＝197/（1.73×70.5）＝1.63（Ω）

　　2》转子每相内阻：S＝（n1－n）/n1＝（750－723）/750＝0.036r＝S×R＝0.036×1.63＝0.059（Ω）

　　3》额外转矩：M额＝（975×P额）/n＝（975×22）/723＝29.6（Kg.M）

　　4》断定zui大起动转矩：取：Mzui大＝2M额M＝Mzui大/M额＝2

　　5》力矩比：λ＝根号3次方的（1/S×M）＝根号3次方的（1/0.036×2）＝根号3次方的（13.9）＝2.4

　　6》3级电阻核算：A》r1＝r（λ－1）＝0.059（2.4－1）＝0.083（Ω）B》r2＝r1×λ＝0.083×2.4＝0.2（Ω）搜索C》r3＝r2×λ＝0.2×2.4＝0.48（Ω）
